全液壓坑道巖芯鉆機主要部件

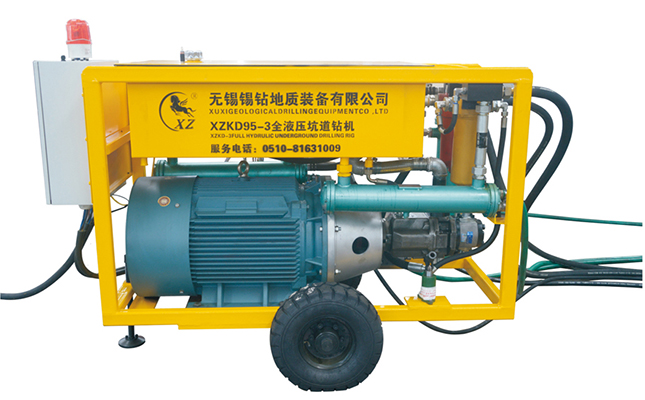

動力車

動力車裝置均安裝于帶輪子的小車上。便于搬遷，安裝 時也可以與主體機離開一定的距離。

動力車上配有大功率的電機、雙聯泵（主泵供給旋轉裝 置，輔泵供給進給油缸）、濾油器、油冷卻器、手動加油泵、 電器控制箱等。

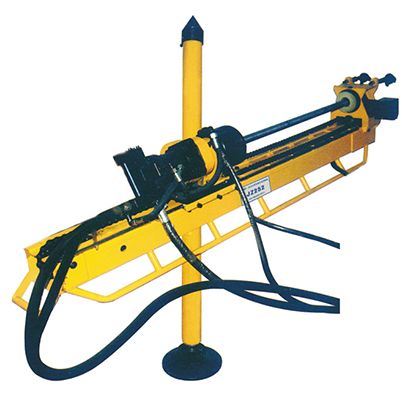

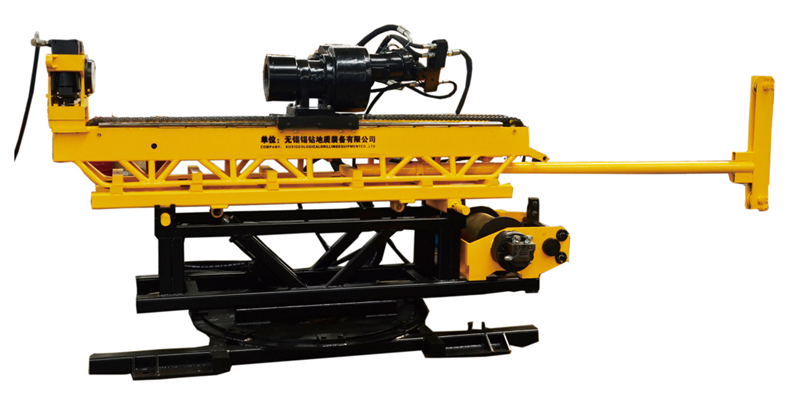

主體機

主體機主要由床身、旋轉裝置、鉆桿夾持器、立柱， 油缸等部件組成。可以拆卸、安裝方便。由于采用立柱, 在巷道內可以實現0° -360°內各種不同角度的鉆孔。

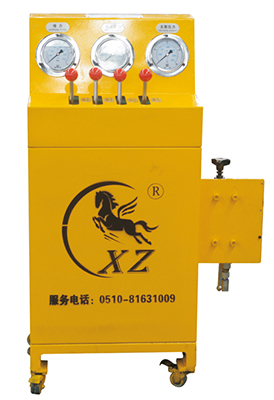

操縱臺

操作臺設計簡單，操作方便，工人只需送接鉆桿、操縱控制把手，全部 鉆探工作可進行；能實現自動進給，進給力和進給速度可隨意控制；可控 制卡盤和鉆桿夾持器同步動作，不用扳手即可方便的裝卸鉆桿，儀表盤顯示 系統壓力。進給力和沖洗水壓，極大的提高鉆進效率。

旋轉裝置

各自型號鉆機配備各自旋轉裝置，旋轉裝置 主軸內徑為中60mm,中75mm和中95mm。更換 卡盤中的夾抓，可以使卡盤加緊不同直徑的鉆桿 液壓馬達可使主軸無級變速，齒輪箱換上1:2.5的 齒輪副，可實現轉速、大扭矩鉆進。

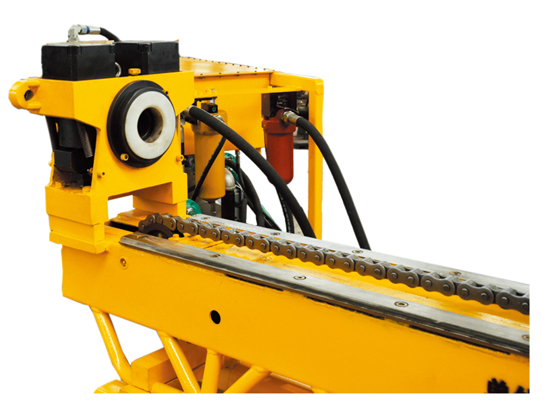

鉆桿夾持器

鉆桿夾持器夾爪的動作與卡盤的動作是同步的，機械 加緊，液壓松開，其特點是：即使當原動機意外發生停止 轉動時，鉆桿仍能被牢牢地加緊，并能保證向上鉆孔的安 全性。

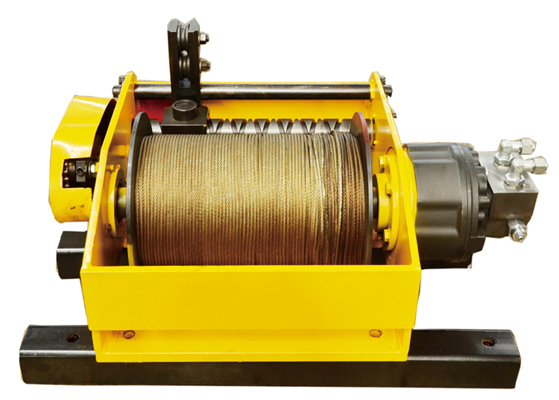

繩索液壓絞車

繩索液壓絞車，有液壓馬達、卷筒、排繩器、鋼絲繩等具有結構簡單，安裝及操作方便，噪聲 小，重量輕、機械磨損小等優點，適應于地質探礦取芯等、使用范圍較廣。
